浪涌抑制器

- 用于感性電路中,有效抑制通斷所產生的浪涌和高次諧波

有一定的安全保護作用和優良的抗脈沖能力

一體化的設計,便于使用按裝,提高可靠性

- 適用于電源跨線降噪線路、數控機床、電動設備和交流接觸器等交直流場合

- IEC標準,CE標志



0.00
0.00


- 用于感性電路中,有效抑制通斷所產生的浪涌和高次諧波

有一定的安全保護作用和優良的抗脈沖能力

一體化的設計,便于使用按裝,提高可靠性

- 適用于電源跨線降噪線路、數控機床、電動設備和交流接觸器等交直流場合

- IEC標準,CE標志



n  產品介紹

     浪涌抑制器是由Rs電阻與Cs電容串聯組成,用于改進電力電子器件在開通和關斷時刻所承受的電壓、電流波形。在接觸器斷開時,蓄積在寄生電感中能量對線圈的寄生電容進行充電時,通過吸收電阻對吸收電容充電。由于吸收電阻作用,阻抗變大,同時吸收電容也等效的增加了線圈的并聯電容容量,為此抑制了接觸器斷開的電壓浪涌。開關接通時,吸收電容通過線圈放電,其放電電流被吸收電阻所限制。

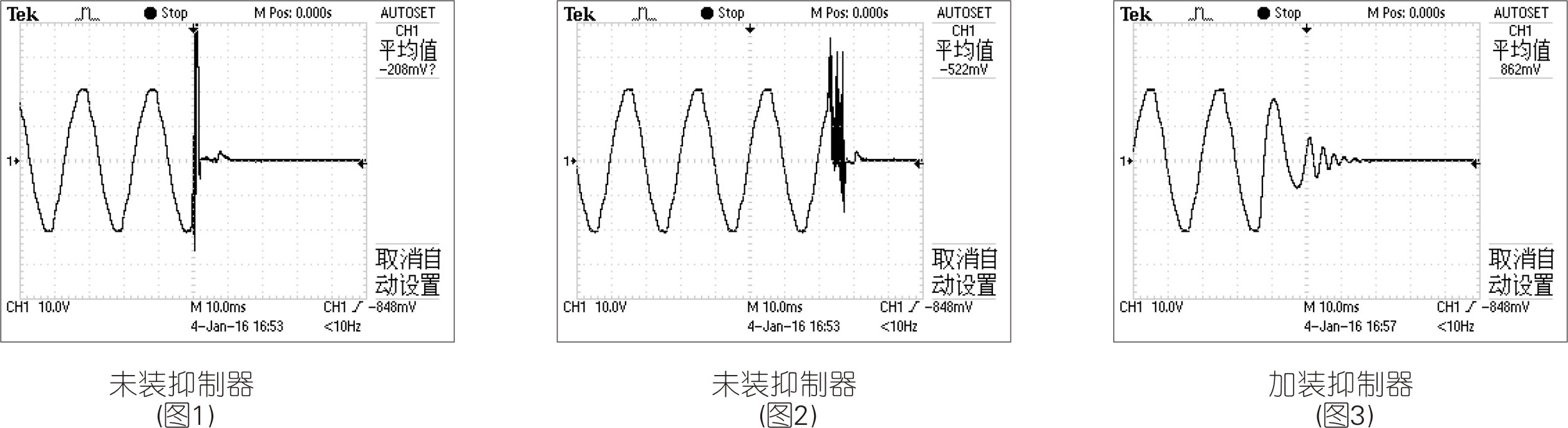

n 浪涌電路中的抑制效果


注:實驗數據來源于接觸器10A和RC-104-120組合模型(--科思實驗室)

n  技術指標
         引用標準
          GB/T10190-88, IEC60384-14
         氣候類別                   10/100/21
         額定電壓                標準型450Vac; 1000Vac(定制)
         電容量偏差           ±10%
         電阻值誤差           ±5%,2W
         引出線           標準型 L=100mm,>0.3mm2  (可定制)
         工作環境           -40~80℃,<95%RH
         耐電壓                       2000VDC,1min.
         絕緣電阻          ≥7500MΩ,CR≤0.33μf(25℃,1min.)
         安裝方式           3M工業不干膠粘貼或螺絲固定
         外殼材料              尼龍PA6.6+, 阻燃UL94-V0

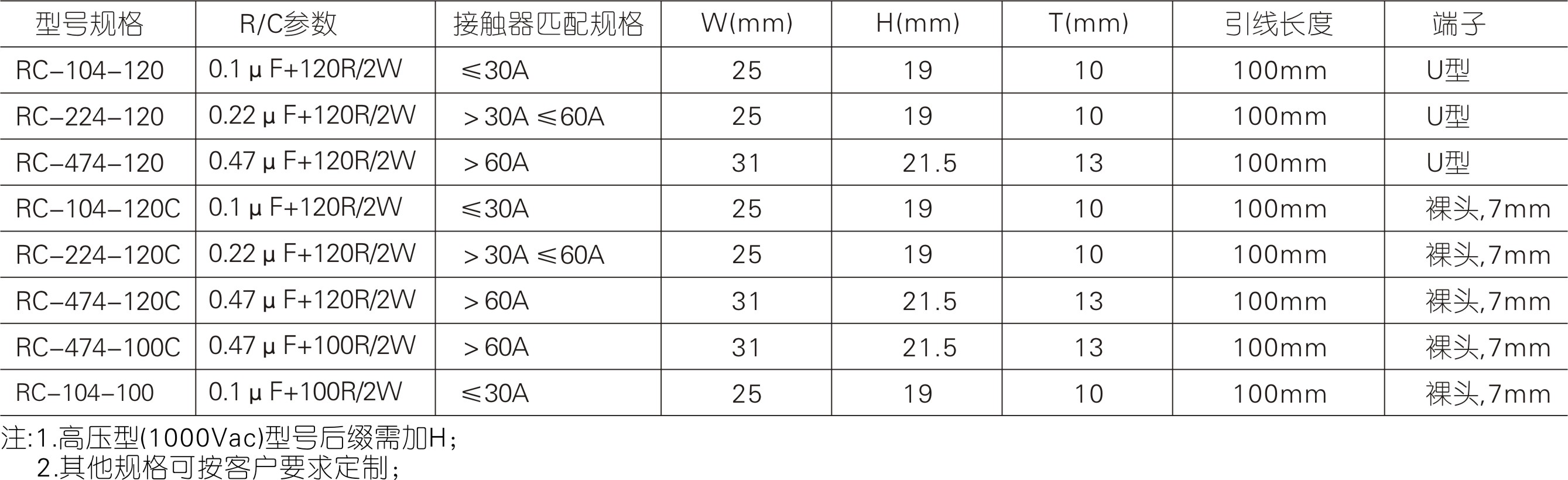

n  型號列表




n

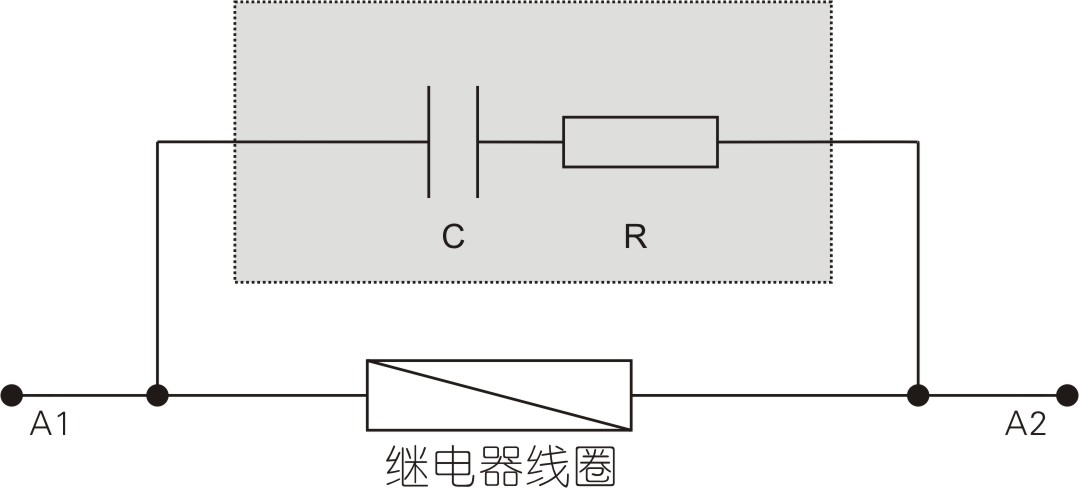

  接線圖

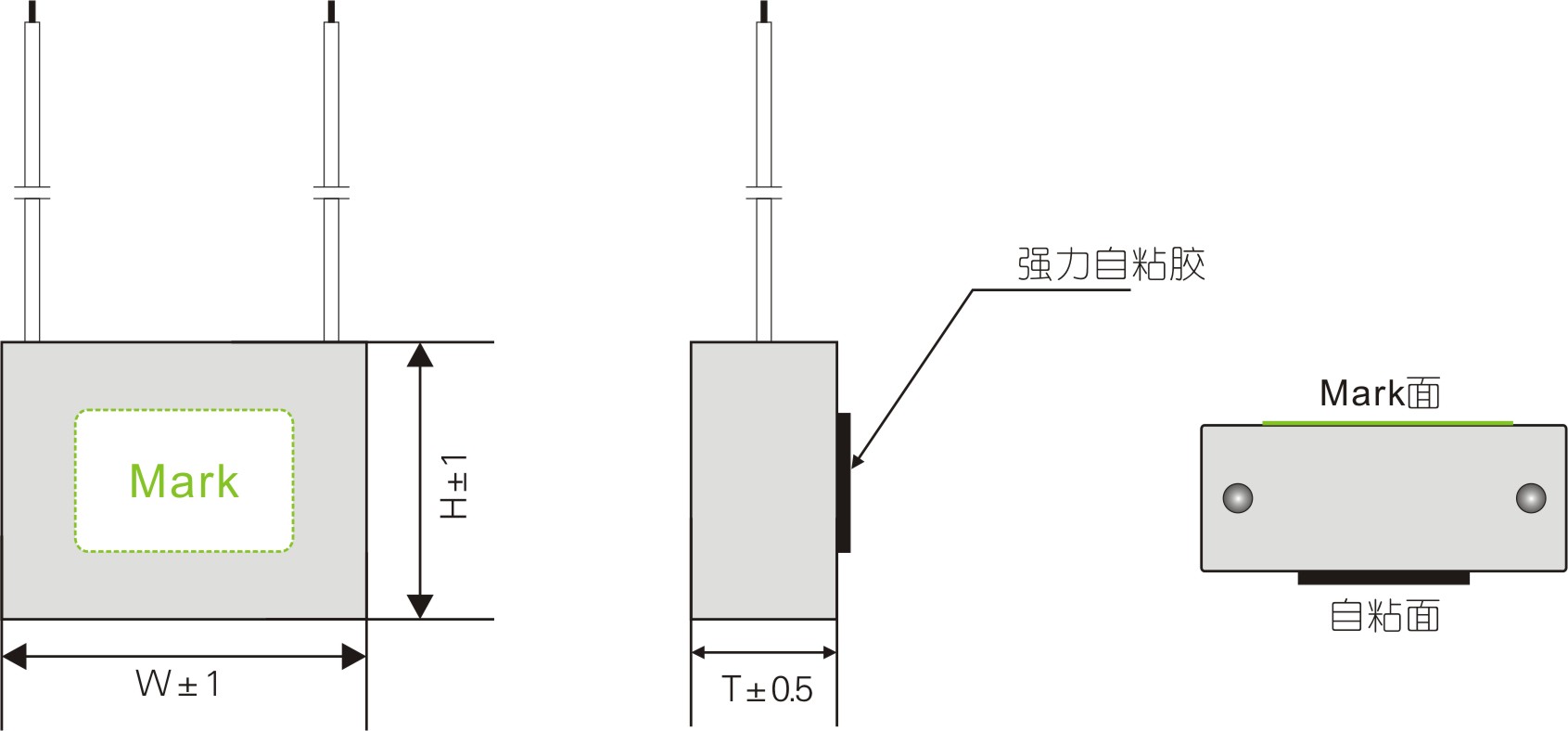

n 外形尺寸圖

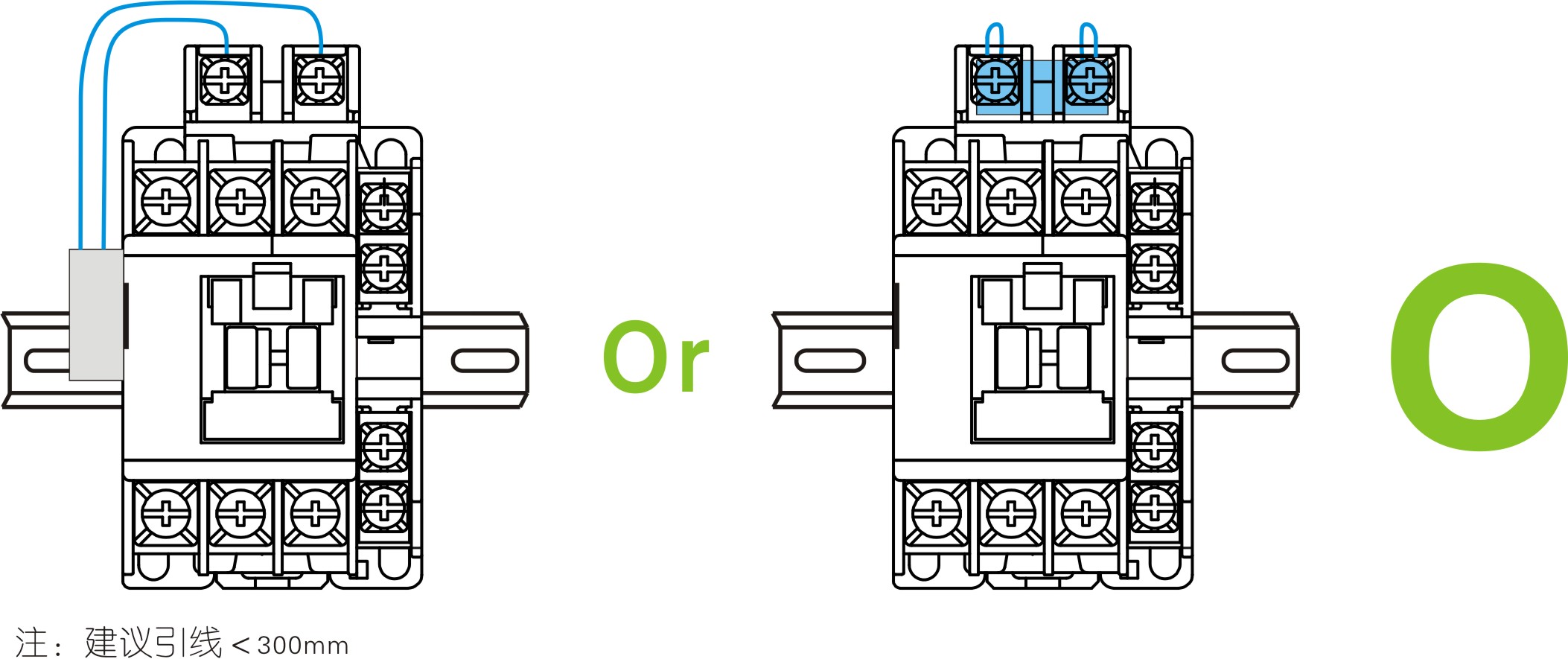

n 安裝建議圖
